Pásový dopravník
Co je pásový dopravník
Pásový dopravník je systém navržený pro přepravu nebo přesun fyzických položek, jako jsou materiály, zboží, dokonce i lidé, z jednoho místa na druhé. Na rozdíl od jiných dopravních prostředků, které využívají řetězy, spirály, hydrauliku atd., pásové dopravníky pohybují předměty pomocí pásu. Jedná se o smyčku z pružného materiálu napnutou mezi válečky, které jsou poháněny elektromotorem. Protože se přepravované předměty liší svou povahou, materiál pásu se také liší podle systému, ve kterém je použit. Běžně se dodává jako polymerový nebo pryžový pás.
Výhody pásového dopravníku
Zvýšená efektivita výroby:Pásové dopravníky poskytují kontinuální dopravní systém schopný bez přerušení manipulovat s velkými objemy materiálu. Ve srovnání s ruční dopravou mohou pásové dopravníky výrazně zlepšit efektivitu výroby a ušetřit čas a náklady.
Snížit náklady na pracovní sílu:Často jsou vystaveni nebezpečnému pracovnímu prostředí a ruční přeprava může být vysoce riziková a pracovně náročná práce. Použití pásových dopravníků může tato rizika zmírnit a snížit zbytečné mzdové náklady, čímž se sníží výrobní náklady.
Snížení nákladů na údržbu a prostoje:Pásové dopravníky jsou relativně jednoduché systémy, které vyžadují minimální údržbu. Pásové dopravníky se snadněji udržují než jiné druhy dopravy, což pomáhá snižovat poruchy zařízení a prostoje.
Energetická účinnost:Pásové dopravníky umožňují řízení rychlosti a výkonu, které lze upravit podle potřeby výroby. Díky optimalizaci rychlosti a využití energie pásové dopravníky snižují spotřebu energie, což snižuje finanční a ekologické náklady.
Proč nás vybrat
Řešení na jednom místě
Díky bohatým zkušenostem a individuálním službám vám můžeme pomoci vybrat produkty a odpovědět na technické otázky.
Služby přizpůsobení
Poskytují služby přizpůsobení pro splnění specifických požadavků zákazníků a zajišťují, že klienti obdrží produkty, které přesně odpovídají jejich potřebám.
Inovace
Jsme odhodláni neustále zlepšovat naše systémy a zajistit, aby technologie, kterou nabízíme, byla vždy špičková.
24h online služba
Snažíme se reagovat na všechny problémy do 24 hodin a naše týmy jsou vám vždy k dispozici v případě jakékoli nouze.
Typy pásových dopravníků
Jak název napovídá, povrch tohoto typu dopravníkového pásu je tvořen válečky, které jsou vybírány tak, aby odpovídaly požadavkům výroby, jako je hmotnost nebo požadovaná rychlost produktů, které se budou po pásu pohybovat. Kratší dopravníkové pásy, které spadají pod tento typ, mohou být tvořeny pouze dvěma válečky. Jak se však vzdálenost mezi dvěma konci pásu zvětšuje, bude potřeba více, aby pás fungoval.
Plochý pásový dopravník je jedním z nejrozšířenějších dopravních systémů, které se dnes používají. Ploché pásy jsou užitečné pro vnitřní dopravu, tj. přepravu předmětů v rámci zařízení. Tento typ dopravníkového pásu využívá řadu poháněných kladek k pohybu souvislého plochého pásu, který může sestávat buď z přírodního materiálu nebo syntetické tkaniny (např. polyester, nylon). Předměty jsou umístěny na pohyblivém pásu a přenášeny z jednoho konce na druhý.
Zatímco ploché pásové dopravníky používají jedinou, souvislou smyčku materiálu, modulární systémy dopravníkových pásů používají jedinou smyčku vyrobenou z bezpočtu vzájemně propojených kusů, obvykle vyrobených z tvrdého plastu. Tyto segmenty lze vyjmout a vyměnit jednotlivě, na rozdíl od nutnosti vyřadit celý pás. Jsou také snadněji omyvatelné a také odolnější vůči ostrým a abrazivním materiálům. Díky tomu je údržba a opravy modulárních pásových dopravníků jednodušší než u jejich plochých pásových protějšků.
Pásové dopravníky s čelistmi mají ve svém designu vertikální čelisti nebo zábrany. Tyto zarážky dokážou udržet volné materiály v bezpečí během stoupání a klesání, poskytují konzistentní rozestupy mezi předměty a další. Kromě toho se kopačky dodávají v různých tvarech, z nichž každá má své vlastní použití.
Hlavová kladka
Hlavová kladka je spojena s pohonem a elektromotorem. Pohání dopravník a působí jako tažná síla. Hlavová kladka je umístěna v místě, kde se dopravník vykládá, což je známé jako výstupní konec pásového dopravníku. Protože pohání celý systém, je často nutné zvýšit trakci jeho pásu hrubým pláštěm pokrývajícím jeho vnější povrch. Bunda je označována jako legíny.
Vratná nebo ocasní kladka
Ten se nachází na nakládacím konci pásového dopravníku. Někdy přichází s křídlovým tvarem pro čištění pásu tak, že materiál padá stranou na nosné členy.
V jednoduchém nastavení pásového dopravníku bude ocasní kladka namontována na vodících lištách, které jsou obvykle štěrbinové, aby umožnily napnutí pásu. U jiných pásových dopravních systémů, jak uvidíme, je napínání pásu ponecháno na jiném válci nazývaném navíjecí válec.
Napínací válec
Jedná se o válečky používané po délce pásu k podepření pásu a zatížení, zabránění prověšování, vyrovnání pásu a čištění nosiče (materiál zbylý na pásu).
Napínací kladky mohou provádět buď všechny výše uvedené nebo kterékoli z nich, ale v jakémkoli prostoru budou vždy fungovat jako podpora pro pás.
Pásový dopravník
Při nastavování pásového dopravníku je pás možná nejsložitější. Napětí a pevnost jsou důležité, protože pás je hodně namáhán při nakládání a převozu materiálu.
Rostoucí poptávka po delších dopravních délkách katalyzovala výzkum nových materiálů, i když to vždy něco stojí. Pevnější řemeny, které přísně dodržují pravidla šetrná k životnímu prostředí, mají tendenci být spojeny s vysokými náklady na nastavení, někdy mohou být náklady jen stěží ospravedlnitelné. Na druhou stranu, pokud se zvolí ekonomický přístup, řemen obvykle selže, což má za následek vysoké provozní náklady. Náklady na pás by se měly obvykle pohybovat pod 50 % celkových nákladů na pásový dopravník.
Rám dopravníku
Rám se bude lišit v závislosti na zatížení, provozní výšce a vzdálenosti, kterou je třeba překonat. Mohou přijít v jednoduchém nastavení, které může být reprezentováno konzolou. V případě většího zatížení to mohou být i vazníky. Výlisky z hliníku se také používají pro jednoduché a lehké operace.
Pásový dopravník se dvěma nebo více řemenicemi sestává z pásu roztaženého přes řemenice, který tvoří uzavřenou smyčku pro nepřetržité otáčení pro dopravu produktů nebo materiálu z jednoho bodu do druhého. Jedna řemenice, známá jako hnací řemenice, obvykle obsahuje motor, pohon nebo tažení řemenu ve stejném směru, což má za následek přesun předmětů z jednoho místa na druhé. Pro maximální využití pásového dopravníku pro manipulaci s materiálem se musí hnací řemenice i napínací kladka otáčet ve stejném směru, buď ve směru nebo proti směru hodinových ručiček.
Použití pro pásový dopravník
Manipulace se sypkým materiálem
Hromadné dopravní pásy se používají k přepravě široké škály produktů a surovin, včetně cukru, ovsa, obilovin, ovoce, mouky, šroubů, spojovacích prvků na matice a potravinářských ořechů. Rychle a efektivně nakládají a vykládají cement, písek a štěrk. Při těžbě se uhlí, minerály, horniny a kameny přesouvají z otevřených a uzavřených důlních těžebních operací. Různé délky dopravních pásů umožňují odstraňovat minerály a odpadky.
Nakládka a vykládka lodí
Mobilita je zásadním faktorem při nakládání a vykládání lodí. V procesu nakládání pásový dopravní systém vykládá nákladní auta a přemísťuje materiály do nákladového prostoru lodi. Pro vykládku je proces obrácený a materiály jsou přesunuty z lodi a přepravovány do nákladních automobilů. Vzhledem k jedinečné povaze lodní dopravy a různým typům lodí se pásové dopravníky nakládky a vykládky mohou teleskopicky přizpůsobit výšce lodi.
Linková automatizovaná montáž
Montážní operace mají řadu dopravníků, které jsou navrženy na zakázku tak, aby vyhovovaly potřebám provozu. Vzhledem k tomu, že stále více montážních operací využívá robotiku a automatizované procesy, jsou systémy pásové dopravy rychle vyvíjeny tak, aby vyhovovaly mnoha počítačovým inovacím a provozním požadavkům.
Přeprava zavazadel
Pásové dopravníky jsou nezbytnou součástí všech letištních provozů, aby zajistily rychlý a efektivní pohyb balíků, nákladu a zavazadel. Aby byl systém pásové dopravy úspěšně integrován do letištní manipulace s materiálem, musí být schopen vyhovět potřebám všech ostatních manipulačních a kontrolních systémů.
Díly Pásové dopravníky
Pásové dopravníky dílů mohou přemisťovat a přepravovat jakýkoli typ dílu bez ohledu na velikost nebo konstrukci, včetně horkých, zaolejovaných a lisovaných dílů z kovacích strojů, které je třeba naložit do násypek, skladovacích jednotek a bubnů. Klavírní panty se používají kvůli jejich odolnosti, pevnosti a tuhosti. Hmotnost a hustota částečného zatížení navíc vyžaduje, aby byl pás vyroben z materiálů odolných proti nárazu a nárazu s bočními stěnami, které zabraňují vysypání části.
Exkavační pásové dopravníky
Pásové dopravníky pro výkopy jsou navrženy tak, aby přemisťovaly zeminu a materiály přes malé uzavřené prostory, jako jsou okna, dveře a větrací otvory. Pásové lopaty jsou navrženy pro manipulaci s břemeny různé hmotnosti a mají vysokou nosnost. Přestože jsou pásové dopravníky pro výkopové práce schopny manipulovat s těžkými břemeny, lze s nimi snadno manévrovat a umístit je dva nebo tři pracovníci.
Dopravníkové systémy zůstávají oblíbené díky svým výhodám, které šetří čas a práci. Při použití dopravníkového systému se snižuje ruční manipulace s materiály. V důsledku toho je dosaženo mnohem efektivnější přepravy velkých objemů zboží, což umožňuje zpracování vyšších objemů.
Použití dopravníků je také prostorově efektivní, protože k přesunu položek je potřeba méně místa a personálu. V důsledku toho je přeprava produktů mezi stanicemi ve výrobních a zpracovatelských linkách jednoduchá a efektivní s dopravníkem.
Některá průmyslová odvětví a podniky mohou vyžadovat pouze částečné nebo příležitostné použití pásového dopravníku. Společnost zabývající se terénními úpravami nebo stavitelem může například potřebovat najmout pásový dopravník, aby mohla efektivněji vyčistit své pracoviště.
Systém pásových dopravníků je také velmi univerzální a může přepravovat širokou škálu předmětů všech tvarů a velikostí. Je obecně levnější než jiné dopravníkové systémy. Dopravníkové pásy jsou také užitečné v případech, kdy by použití válečkového dopravníkového systému bylo například nevhodné, protože předměty jsou příliš lehké, mají nepravidelné dno nebo jsou také příliš malé. V důsledku toho se tyto předměty nemusí pohybovat, mohou sklouznout nebo dokonce uvíznout ve válečcích.
Specifikace pásového dopravníku obvykle závisí na aplikaci, průmyslu a typu produktu. Výrobci zakázkových a zakázkových pásových dopravníkových systémů se budou ptát na to, jaké bude konečné použití dopravníku, aby bylo zajištěno, že dopravníkový systém je postaven tak, aby vyhovoval dané aplikaci. Mezi věci, které byste měli zvážit, patří maximální nosnost, rychlost systému dopravníkového pásu, průchodnost, materiál nebo tvar rámu a také konfigurace pohonu.

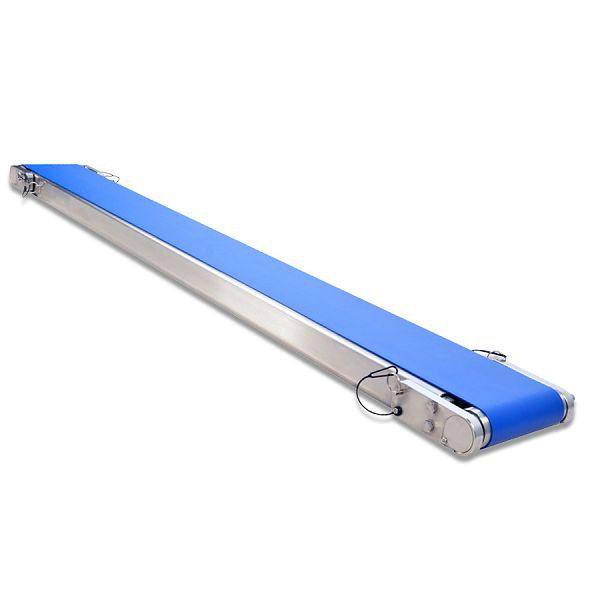

Kromě toho je třeba zvážit typ produktu nebo materiálu, který má být dopravován. Dopravní pásy například pro potravinářský průmysl musí být vhodné pro mytí a dezinfekci. Tyto dopravníky mají často modrý pásový materiál, což znamená, že jsou vhodné pro mytí, což je požadavek zákonů o hygieně potravin. Samotný povrch pásu také musí být odolný proti poškrábání nebo poškození, protože by se v něm mohly nacházet bakterie.
Dalším hlediskem vašeho dodavatele pásového dopravníku je statická elektřina, protože dopravní pásy mohou při pohybu kolem kladek generovat statickou elektřinu. Tam, kde je třeba dopravovat součásti citlivé na statickou elektřinu, může to být pro produkt škodlivé. Tento problém řeší dopravníkový pás vyrobený antistatickou technologií, například vodivý pás nebo kartáče pro kontrolu statické elektřiny.
Některé položky mohou být citlivé na vibrace, tlak nebo mohou být nebezpečnými materiály. Ty by proto měly být projednány s výrobcem dopravníku, aby bylo možné čelit rizikům a zajistit, aby navržený dopravník byl vhodný pro daný účel.
Prostředí, ve kterém bude dopravník běžet, je také důležité, protože vlhkost nebo teplota mohou ovlivnit provoz. V důsledku toho musí dopravník splňovat určité specifikace, aby mohl pokračovat v optimálním výkonu.
A co bezpečnost dopravníků
Dopravníkové systémy mají různé bezpečnostní požadavky v závislosti na použití a prostředí. Výrobce pásového dopravníku by se měl ujistit, že všechna rizika jsou řádně zohledněna a že jsou také dodržovány všechny bezpečnostní předpisy na pracovišti. Průmyslové pásové dopravníky by měly být vybaveny tlačítky start-stop, lze je nastavit i s dálkovým zastavením. Mohou mít také spínače výkyvu pásu, které zastaví dopravník, pokud pás ztratí vyrovnání.
Pokud se pásový dopravník pohybuje jinou rychlostí, než jaká byla specifikována, spínač rychlosti může pás zastavit, aby se zajistilo, že nedojde k poškození uživatelů, produktů a samotného pásu. Pokud se však pás poškodí, aktivuje se spínač roztržení pásu. Namontované kryty zajišťují, že produkty zůstanou na dopravníkovém systému při přemisťování zboží na svahu.
Ovládání dopravníkových systémů může být tak jednoduché, jako je zapínání a vypínání, nebo měkké rozběhy, které tlumí zatížení při spuštění. Frekvenční měniče také řídí rychlost a zrychlení motorů.
Typy nabírání pásových dopravníků
Navíjení šroubů
Konfigurace navíjení šroubu využívá mechanickou sílu k zachycení veškeré vůle v řemenu. Dosahuje toho nastavením závitové tyče, která je připevněna k jednomu z válečků, zejména k ocasnímu válečku. Tato závitová tyč bude na každé straně válečku, takže může fungovat také jako postup vyrovnání. Vzhledem k tomu, že se jedná o ruční manuální přístup, šroubové navíjení se často nazývá ruční navíjení.
Nabírání gravitace
Šnekové navíjení obvykle nejsou vhodné pro uložení délky úseku, ke kterému dochází u dopravníků delších než 100 metrů. V těchto nastaveních bude nejlepším přístupem k napínání řemenu využití gravitace.
Sestava gravitačního navíjení používá tři válečky, kde dva jsou ohýbací válečky a druhý bude gravitační nebo posuvný válec, který běžně řídí napětí pásu. Protizávaží, které bude namontováno na gravitačním navíjecím válci, se stáhne dolů na pás, aby se zachovalo napětí vlivem gravitace. Ohýbací válce směrují prověšení pásu kolem gravitačního navíjecího válce.
Celá sestava navíjení je integrována do spodní části rámu dopravníku a vytváří nepřetržité napínání pásu. Tento způsob samonapínacího uspořádání umožňuje, aby se navíječ snadno přizpůsobil náhlým špičkám v napětí nebo zatížení.
Horizontální záběr
Horizontální navíjení je náhradou za gravitaci, ale pouze v omezeném prostoru.
Toto navíjení je podobné gravitačnímu navíjení, ale místo toho, aby byla sestava umístěna pod pásem, je umístěna svisle za ocasním válcem. To je zvláště výhodné, když je dopravník umístěn na svahu, který nemá žádný další prostor pod dopravníkem.
